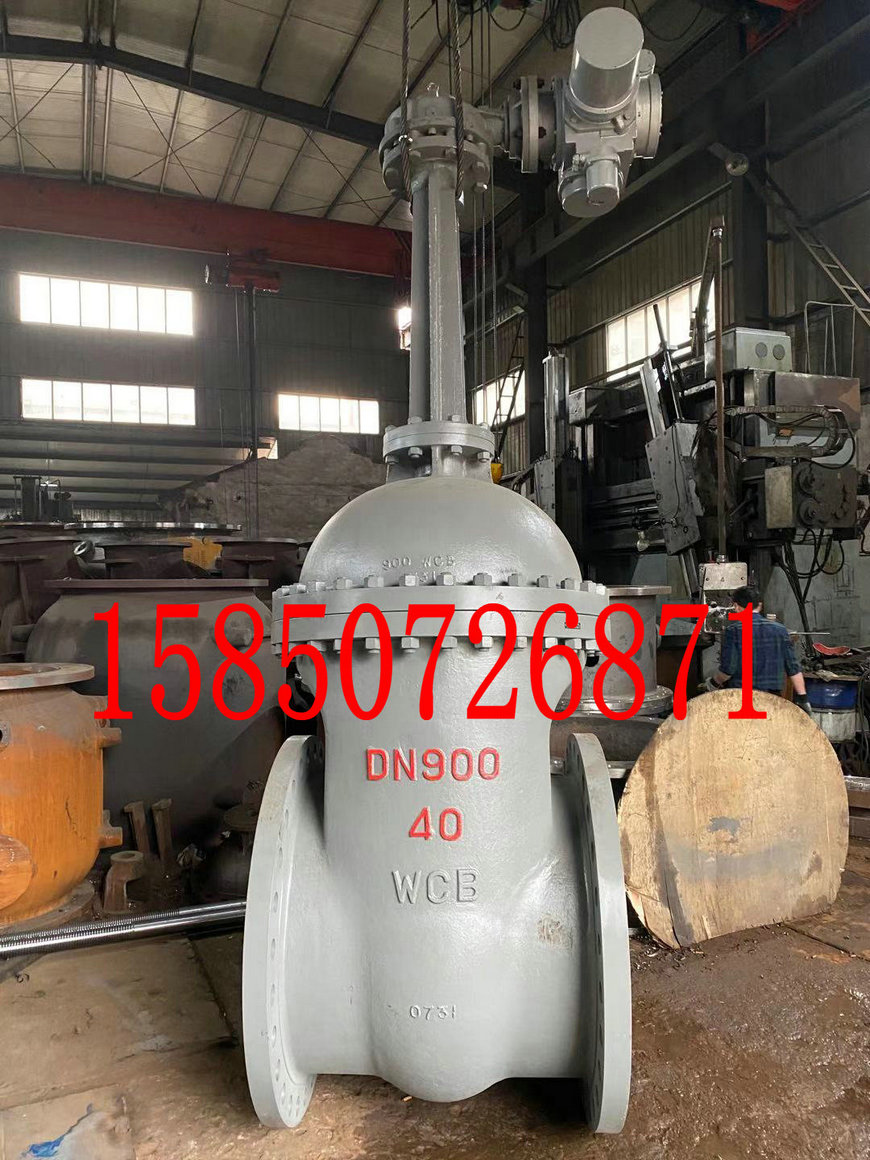

Z941H-40C DN900,DN1000,DN1100電動鑄鋼閘閥技術參數：

品牌：奈示	連接形式：法蘭	主體材料：鑄鋼
公稱通徑：900-1100（mm）	適用介質：水、蒸汽、天然氣、油等	材質：鑄鋼
密封形式：硬密封型	標準：國標	外形：中型
流動方向：雙向	驅動方式：電動	零部件及配件：執行器
用途：截止	壓力環境：高壓	工作溫度：高溫
類型(通道位置)：直通式	型號：Z941H-40C DN900,DN1000,DN1100

Z941H-40C DN900,DN1000,DN1100,40公斤壓力大口徑電動鑄鋼法蘭閘閥【性能規范】

公稱壓力PN（MPa）	殼體	試驗壓力（MPa）		上密封
		密封（液）	密封（氣）
1.6	2.4	1.8	0.6	1.8
2.5	3.8	2.8	0.6	2.8
4.0	6.0	4.4	0.6	4.4
6.4	9.6	7.0	0.6	7.0
10.0	15.0	11.0	0.6	11.0
16.0	24.0	18.0	0.6	18.0


Z941H-40C DN900,DN1000,DN1100,40公斤壓力大口徑電動鑄鋼法蘭閘閥【適用介質和適用溫度】

殼體材料	適用介質	適用溫度（℃）
碳素鋼（C型）	水、蒸汽、油品	≤425
鉻鎳鈦鋼（P型）	硝酸類	≤200
鉻鎳鉬鈦鋼（R型）	醋酸類	≤200
鉻鉬鋼（I型）	水、蒸汽、油品	≤550


Z941H-40C DN900,DN1000,DN1100,40公斤壓力大口徑電動鑄鋼法蘭閘閥【主要零件材料】

閥體、閥蓋	閥板、閥座	閥桿	閥桿螺母	填料	手輪
碳素鋼	碳鋼＋硬質合金或不銹鋼	鉻不銹鋼	鋁青銅	石墨石棉盤根	可鍛鑄鐵
鉻鎳鈦鋼	不銹鋼、不銹鋼＋硬質合金	鉻鎳鈦不銹鋼	鋁青銅	浸聚四氟乙烯	可鍛鑄鐵
鉻鎳鉬鈦鋼	不銹鋼、不銹鋼＋硬質合金	鉻鎳鉬鈦不銹鋼	鋁青銅	浸聚四氟乙烯	可鍛鑄鐵
鉻鉬鋼	合金鋼＋硬質合金	鉻鉬鋁鋼	鋁青銅	柔性石棉＋33.4	可鍛鑄鐵


Z941H-40C DN900,DN1000,DN1100,40公斤壓力大口徑電動鑄鋼法蘭閘閥【閘閥主要連接外型尺寸】

公稱通徑DN(mm)	主要外形尺寸及連接尺寸(mm)
	L	D	D1	D2	b	f	z-Φd	H	H1	D0
Z40、Z41、Z42
15	130	95	65	45	14	2	4-Φ14	220	240	120
20	150	105	75	55	14	2	4-Φ14	255	284	140
25	160	115	85	65	14	2	4-Φ14	275	303	160
32	180	135	100	78	16	2	4-Φ18	280	321	180
40	200	145	110	85	16	3	4-Φ18	300	352	200
50	250	160	125	100	16	3	4-Φ18	358	438	240
65	265	180	145	120	18	3	4-Φ18	375	450	240
80	280	195	160	135	20	3	8-Φ18	433	528	280
100	300	215	180	155	20	3	8-Φ18	502	620	320
125	325	245	210	185	22	3	8-Φ18	612	753	360
150	350	280	240	210	24	3	12-Φ23	676	847	360
200	400	335	295	265	26	3	12-Φ25	820	1039	400
250	450	405	355	320	30	3	12-Φ25	969	1245	450
300	500	460	410	375	30	3	12-Φ25	1142	1472	560
350	550	520	470	435	34	4	16-Φ25	1280	1450	640
400	600	580	525	485	36	4	16-Φ30	1452	1887	640
450	650	640	585	545	38	4	20-Φ30	1541	2011	720
500	700	705	650	608	42	4	20-Φ34	1676	2181	720
600	800	840	770	718	46	5	20-Φ41	1874	2346	800
700	900	910	840	788	48	5	24-Φ41	2139	2819	880
800	1000	1020	950	898	50	5	24-Φ41	2293	3034	980
900	1100	1120	1050	998	52	5	28-Φ41	2595	3445	1080
1000	1200	1255	1170	1110	54	5	28-Φ42	2733	3683	1180
1200	1350	1485	1390	1325	56	5	32-Φ48	3032	3032	1300
